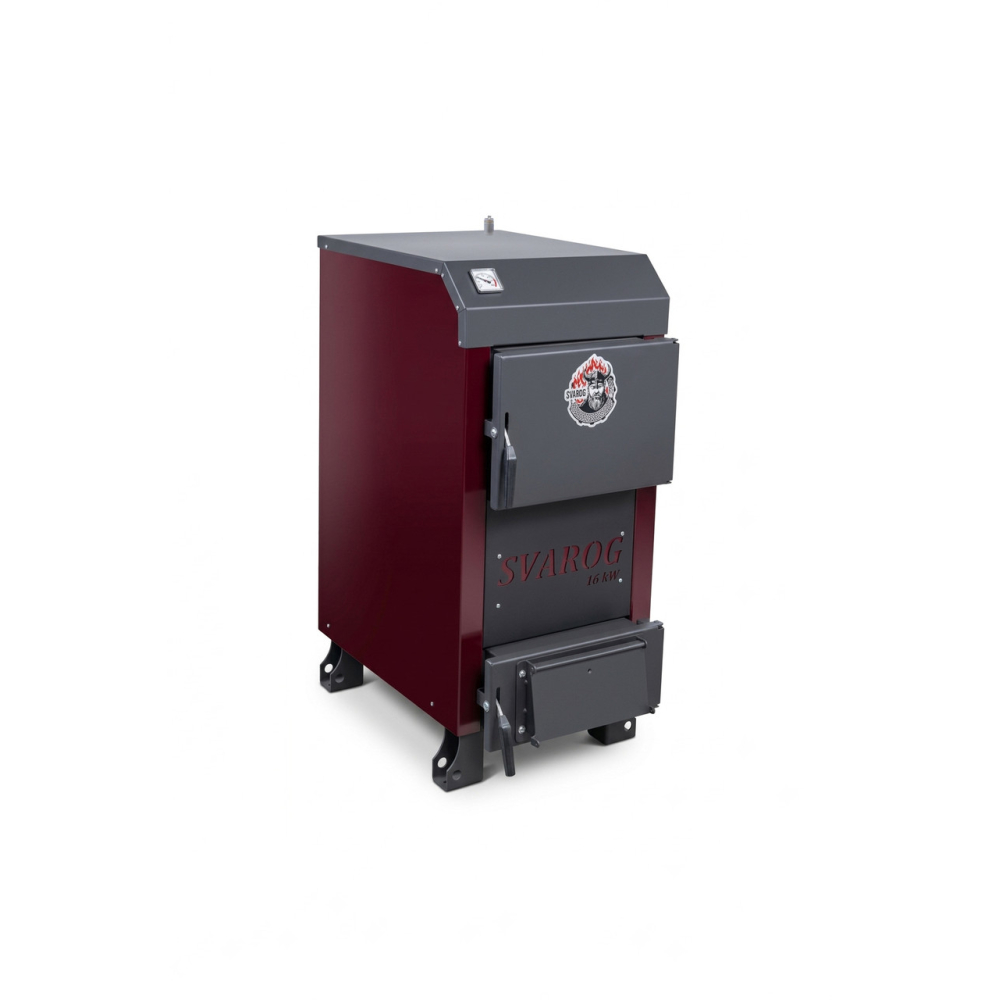

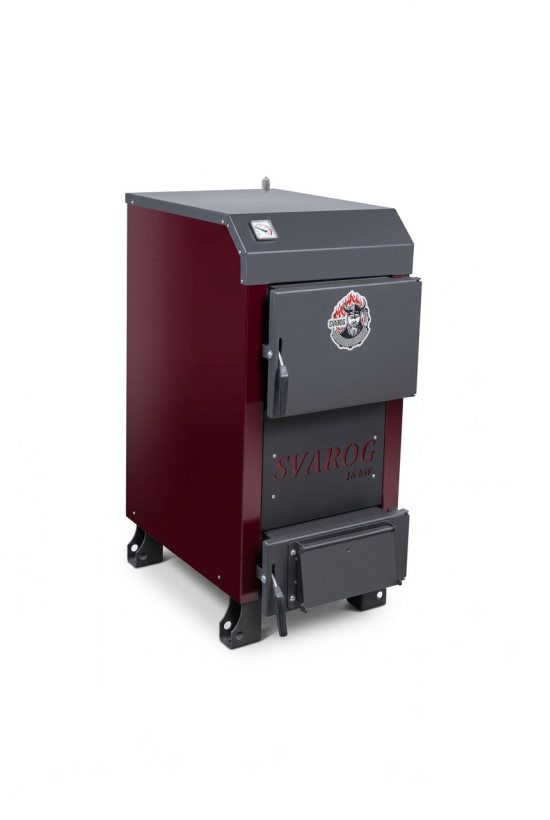

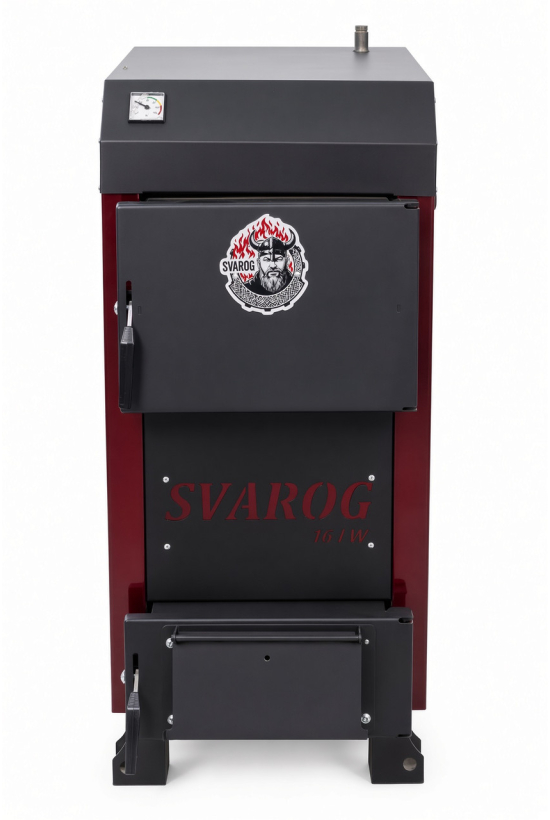

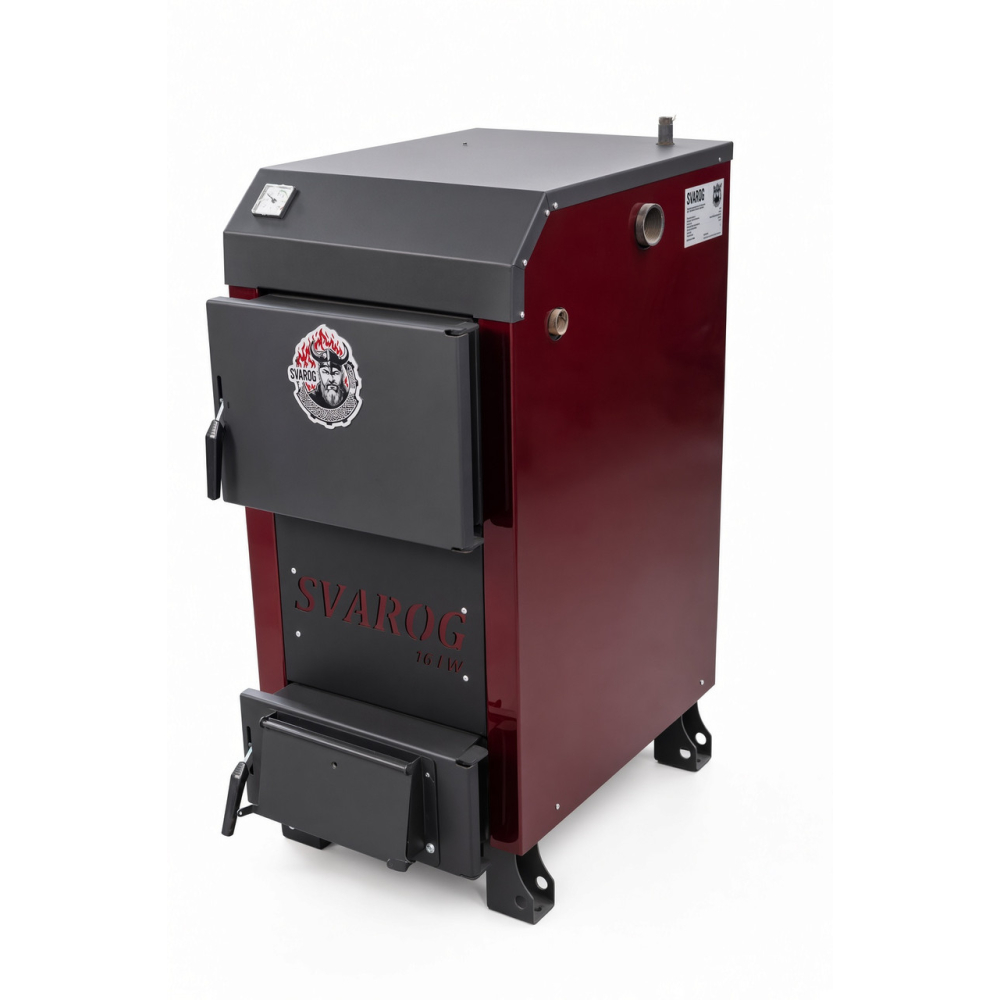

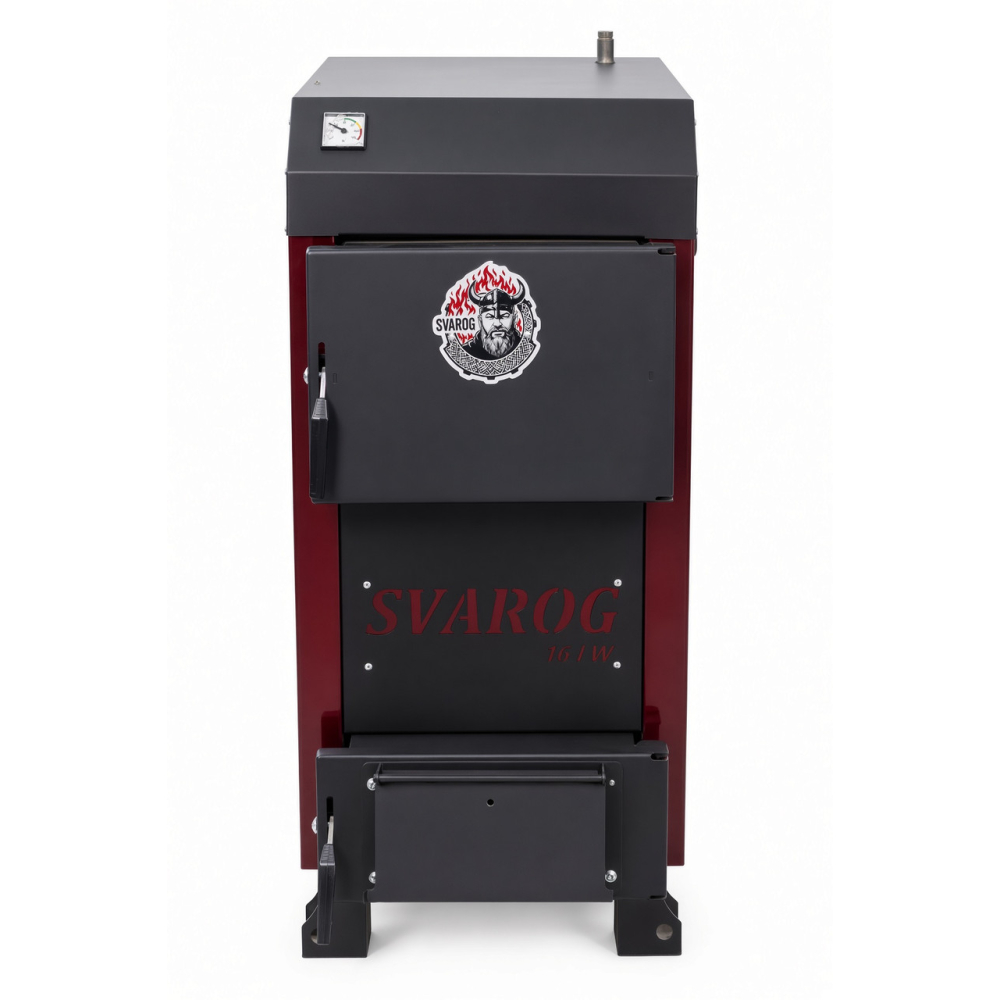

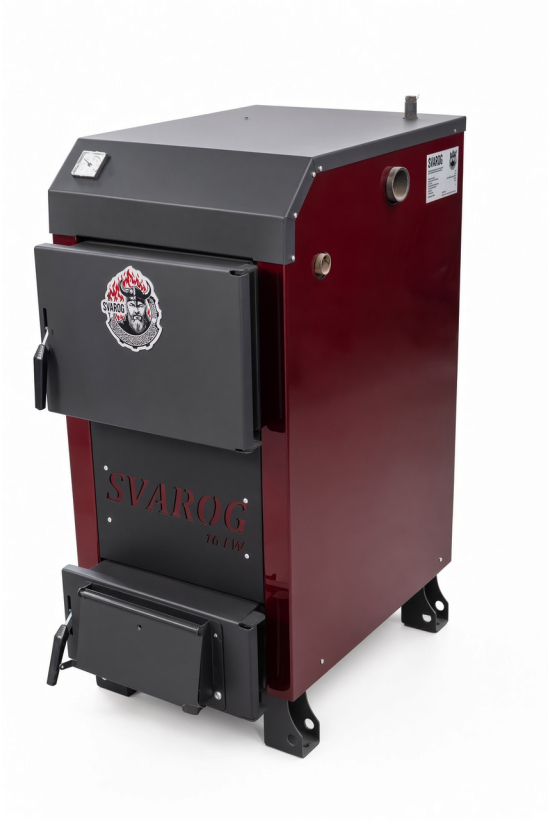

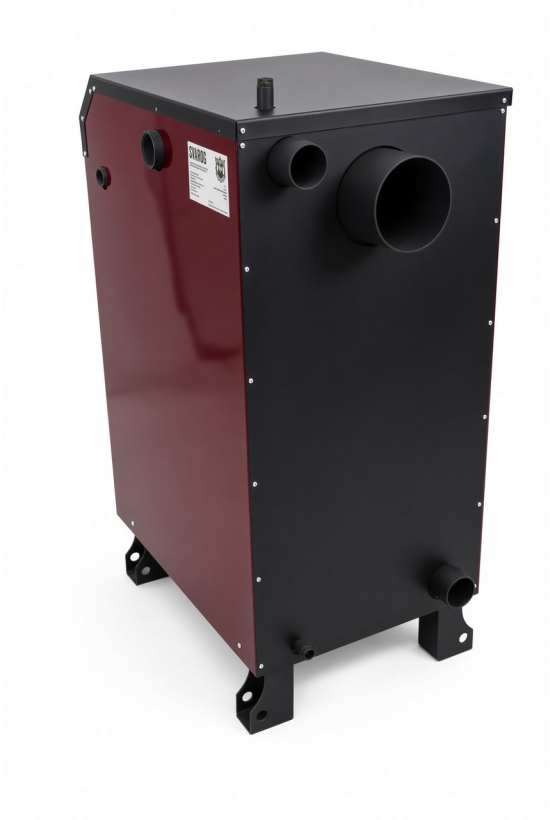

Котел SVAROG 16 для автономного водяного контуру
SVAROG 16 нагріває теплоносій за рахунок спалювання дров, вугілля або паливних брикетів. Потужність 16 кВт дозволяє використовувати модель для організації опалення в житлових будинках, господарських будівлях, майстернях та інших об'єктах орієнтовною площею 80–160 м².
Рішення підійде власникам, яким потрібне опалювальне обладнання з ручним завантаженням і можливістю вибору доступного твердого палива. Котел працює у складі водяної системи, тому тепло можна розподіляти між кількома приміщеннями через радіатори або інші опалювальні прилади.
Водяна сорочка об'ємом 96 літрів
Внутрішній об'єм теплоносія в котлі становить 96 л. Для повноцінного опалювального контуру рекомендований мінімальний об'єм 320 л. При розрахунку враховується вода в котлі, трубах, радіаторах та додатковому обладнанні.
Подача та зворотна лінія підключаються через різьбові патрубки 2". Циркуляція може бути природною або примусовою. Вибір схеми залежить від планування будівлі, довжини трубопроводів, розміщення опалювальних приладів і вимог до регулювання температури.
Як використовується енергія палива

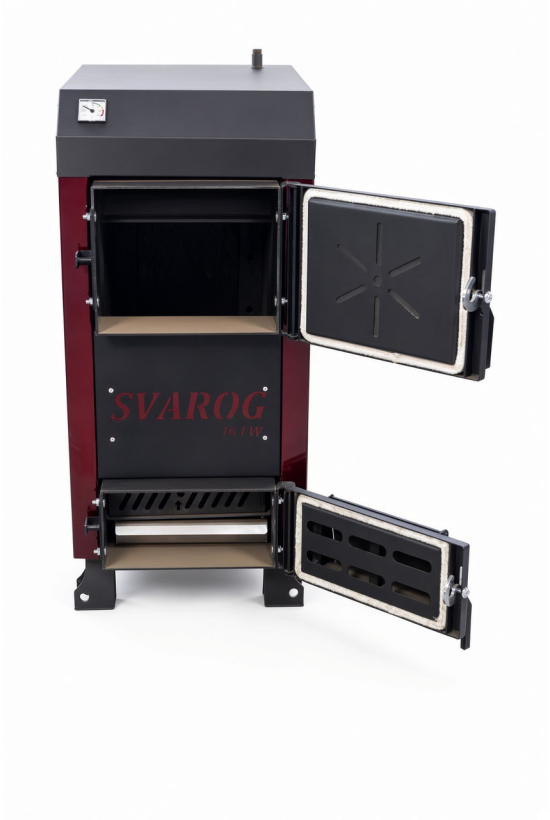

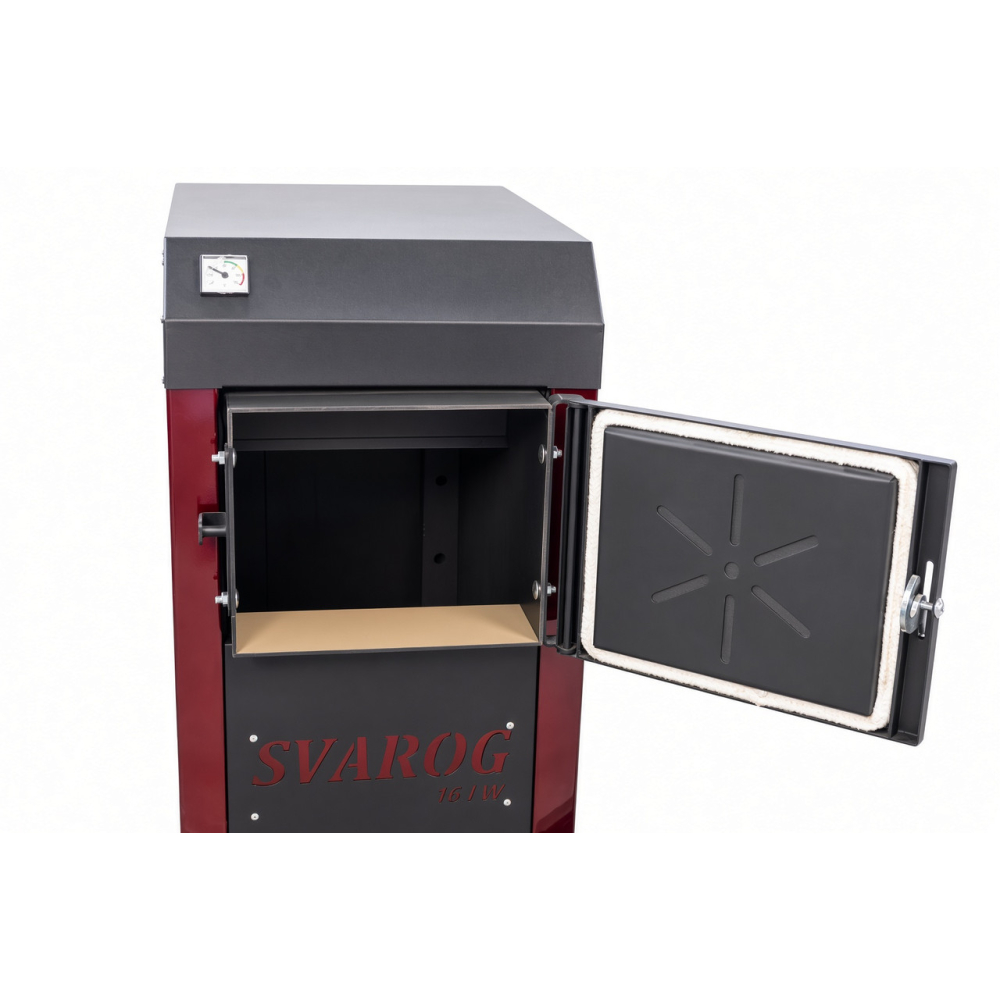

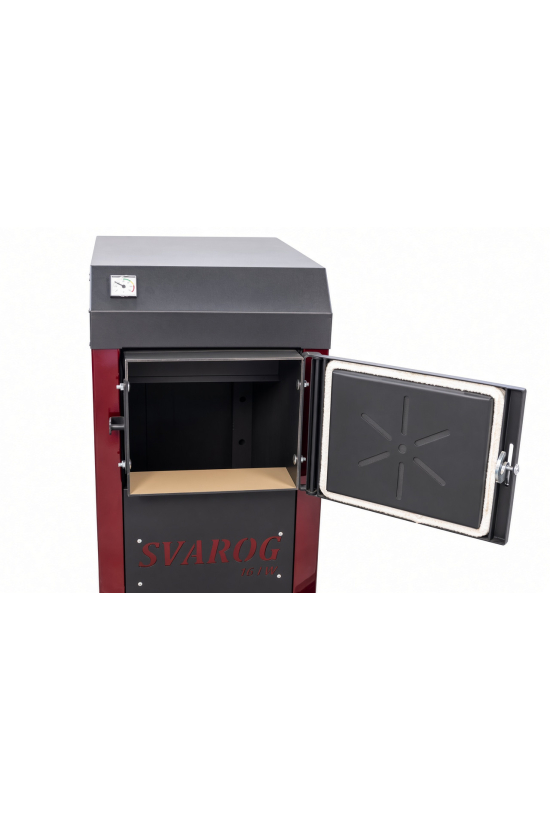

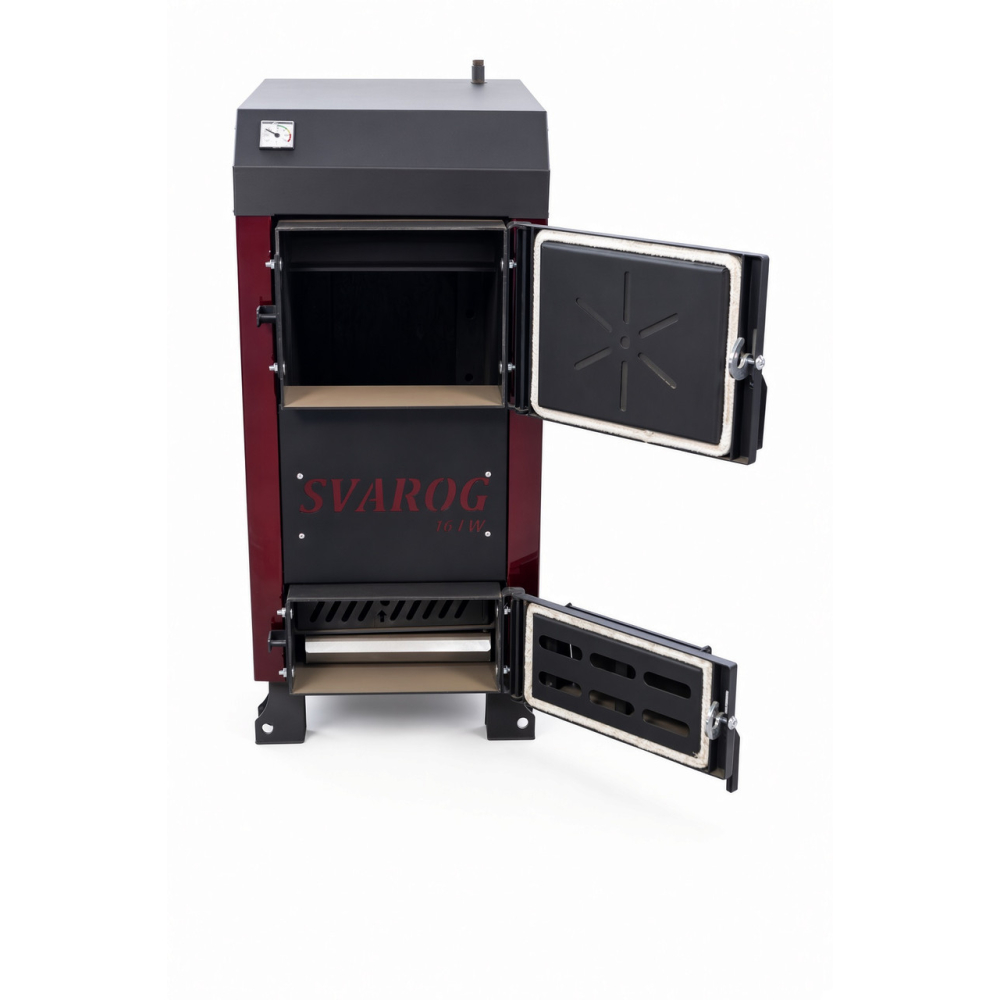

Камера згоряння має об'єм 79 л і глибину 478 мм. Висота топки дорівнює 500 мм, ширина — 312 мм. Завантажувальний отвір розміром 312 х 250 мм забезпечує зручний доступ для укладання палива та подальшого обслуговування камери.
Площа конвекційного теплообмінника становить 1,09 м². Разом з іншими поверхнями сумарна площа теплообміну досягає 2,1 м². Двоходова полична конструкція затримує гарячі гази всередині котла до їх надходження в димовий канал. Котел повинен працювати на сухому та якісному паливі. Мінімальний ККД SVAROG 16 становить 82% на дровах і 86% на вугіллі. Вологі дрова знижують корисну тепловіддачу та збільшують кількість відкладень.

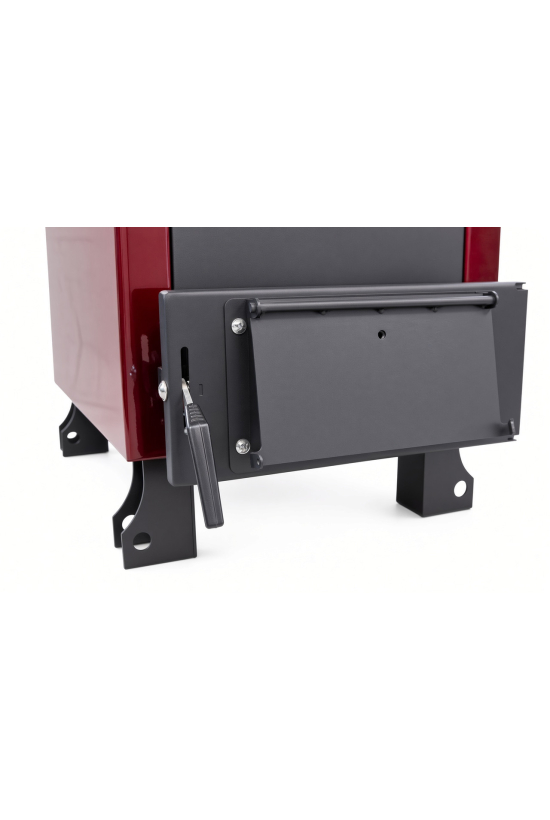

Управління подачею повітря

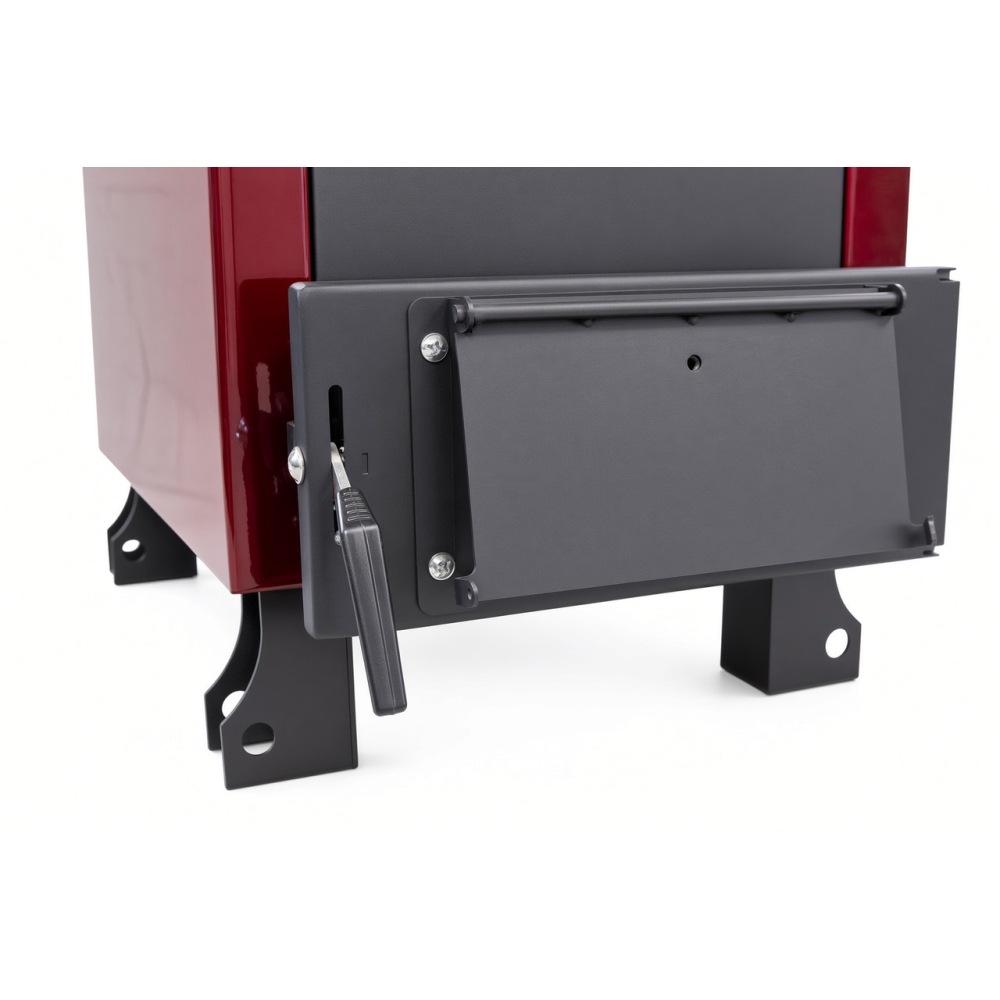

При достатній природній тязі котел працює з гравітаційною заслінкою. Для автоматичного зміни інтенсивності горіння можна встановити вентилятор з контролером. Передбачено і підключення механічного регулятора через внутрішню різьбу 3/4".
Додатково конструкція має різьбу 1 1/2" для монтажу групи електричних ТЕНів. Нагрівальні елементи можуть підтримувати температуру води в обраному режимі, але їх потужність і автоматика розраховуються окремо.
Температурний режим і захист обладнання
Рекомендована мінімальна температура теплоносія становить 65 °C, гранична — 90 °C. Дотримання цього діапазону допомагає зменшити утворення конденсату всередині топки та на поверхнях теплообмінника.
Номінальний тиск у контурі дорівнює 1,5 бар. Запобіжний клапан повинен спрацьовувати при 0,2 МПа. Для захисту від холодної зворотної води в схемі можна передбачити змішувальний вузол, який підтримує необхідну температуру на вході в котел.
Коли потужності 16 кВт недостатньо
SVAROG 16 підбирають за фактичними тепловтратами, а не тільки за площею. Якщо обладнання потрібне для великої виробничої будівлі з високими стелями, воротами або постійним повітрообміном, може знадобитися модель з більшою номінальною потужністю.
Умови для правильного монтажу
Розміри корпусу становлять 974 х 440 х 803 мм. Маса котла без води дорівнює 136 кг. Монтаж виконується на горизонтальній негорючій поверхні, здатній витримати масу котла разом із теплоносієм і завантаженим паливом.

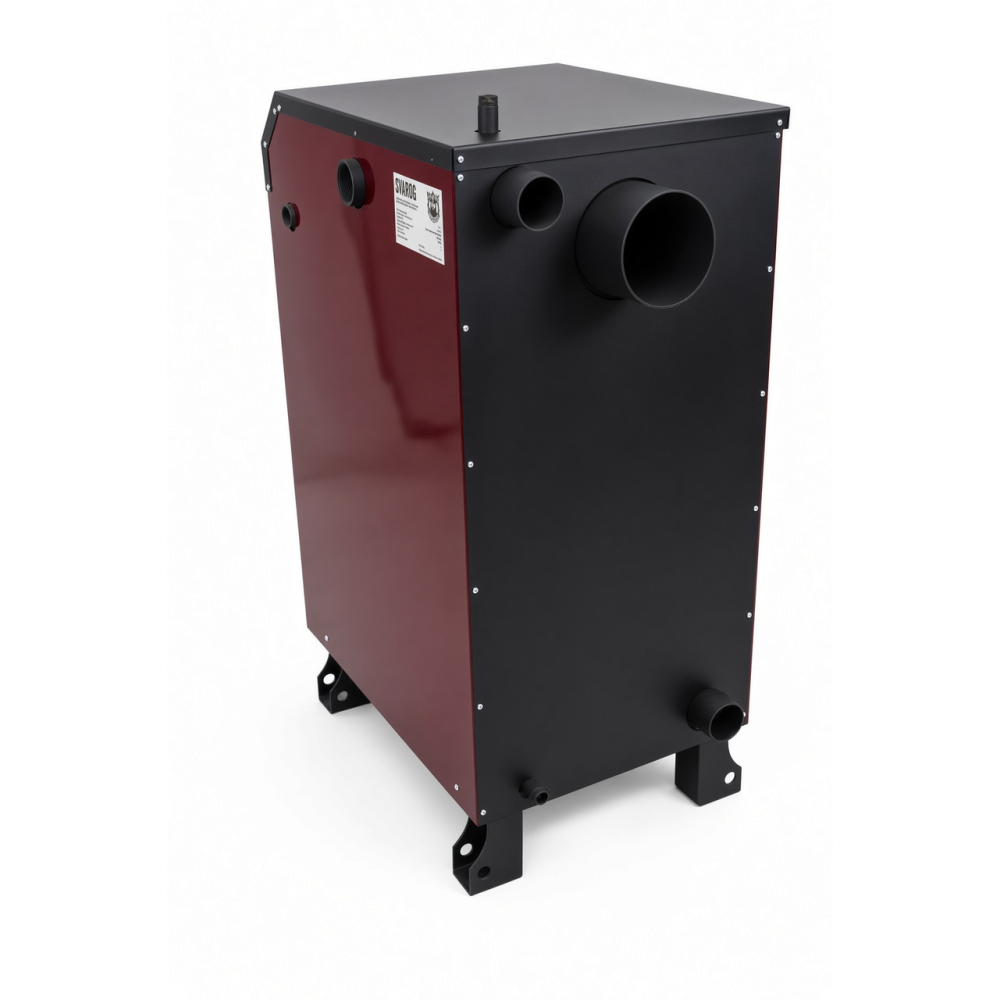

Вихідний патрубок має діаметр 127 мм. Для природної тяги потрібен димохід висотою від 4,5 м і розрідження 20–25 Па. З'єднання з димовим каналом має бути герметичним, а його конструкція повинна передбачати видалення сажи та конденсату.
Разом з котлом поставляються термометр, чавунні та сталеві колосники, гравітаційна заслінка, зольний ящик, пластина для вентилятора та інструкція з експлуатації. Гарантія виробника становить 36 місяців.
Питання про експлуатацію SVAROG 16
- Чи потрібно встановлювати антиконденсаційний клапан?
Змішувальний або антиконденсаційний вузол рекомендується використовувати для захисту котла від занадто холодної зворотної води. Він допомагає підтримувати безпечний температурний режим і зменшує ризик утворення конденсату. - Чи можна встановити електричні ТЕНИ?
Так. Для їх підключення передбачена внутрішня різьба 1 1/2". Самі ТЕНИ, блок управління та захисне електрообладнання підбираються окремо. - Яку температуру повинен витримувати димовий канал?
Температура продуктів згоряння на виході з котла знаходиться в межах 140–210 °C. Матеріали димоходу та з'єднувального каналу повинні відповідати цьому режиму. - Який термін служби заявлений виробником?
Гарантійний період становить 36 місяців. В інструкції також вказано термін експлуатації не менше 15 років при правильному монтажі, дотриманні температурного режиму та регулярному обслуговуванні.
