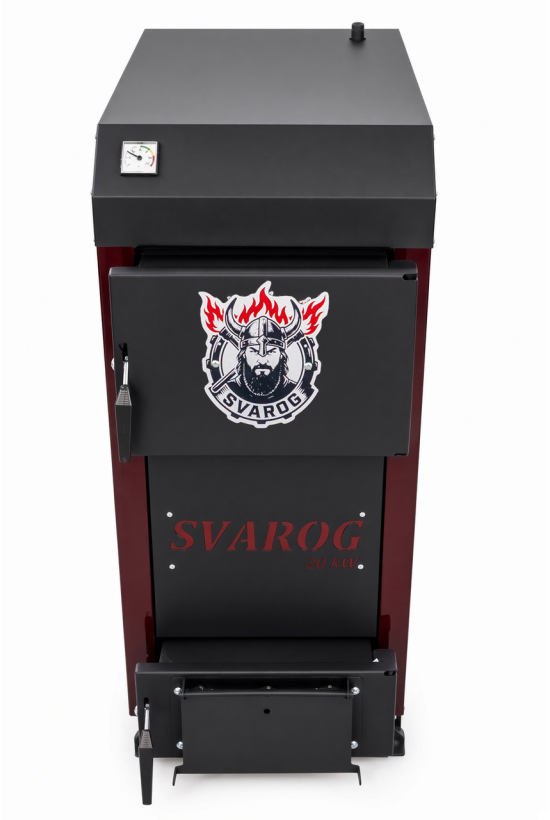

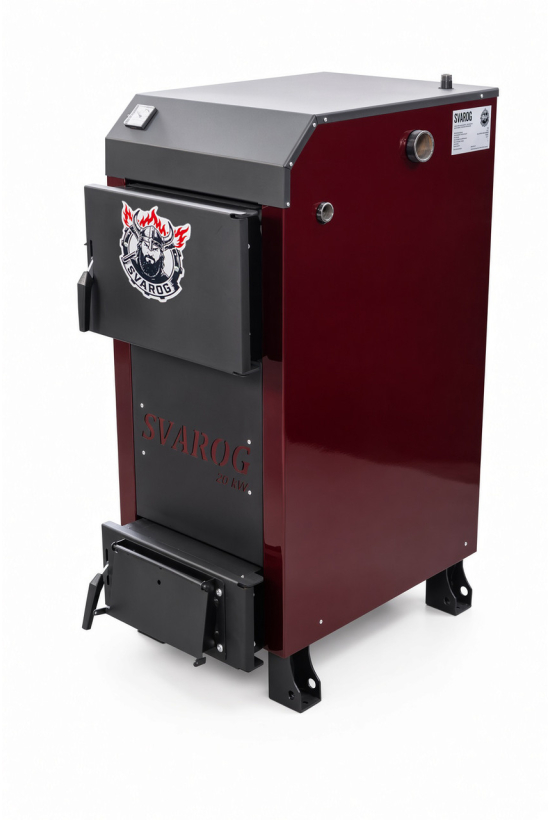

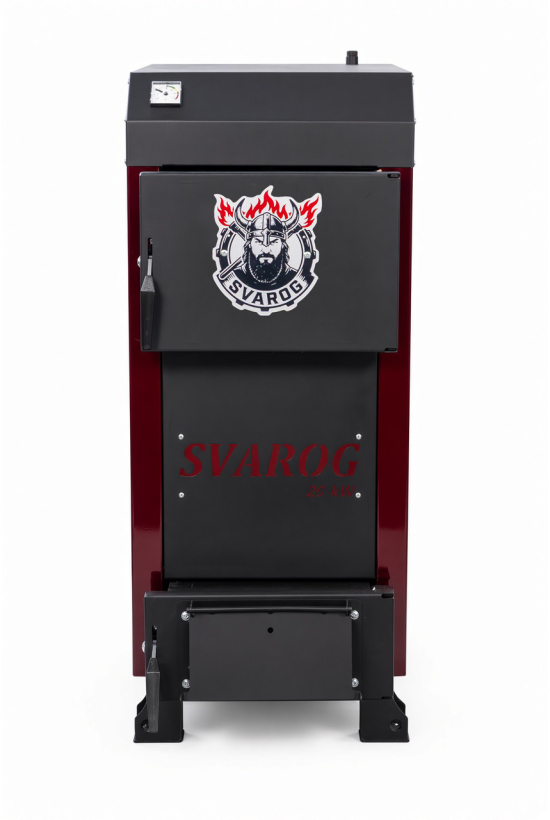

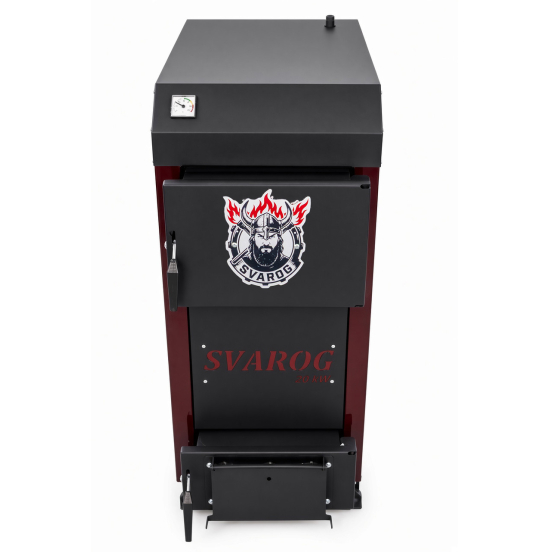

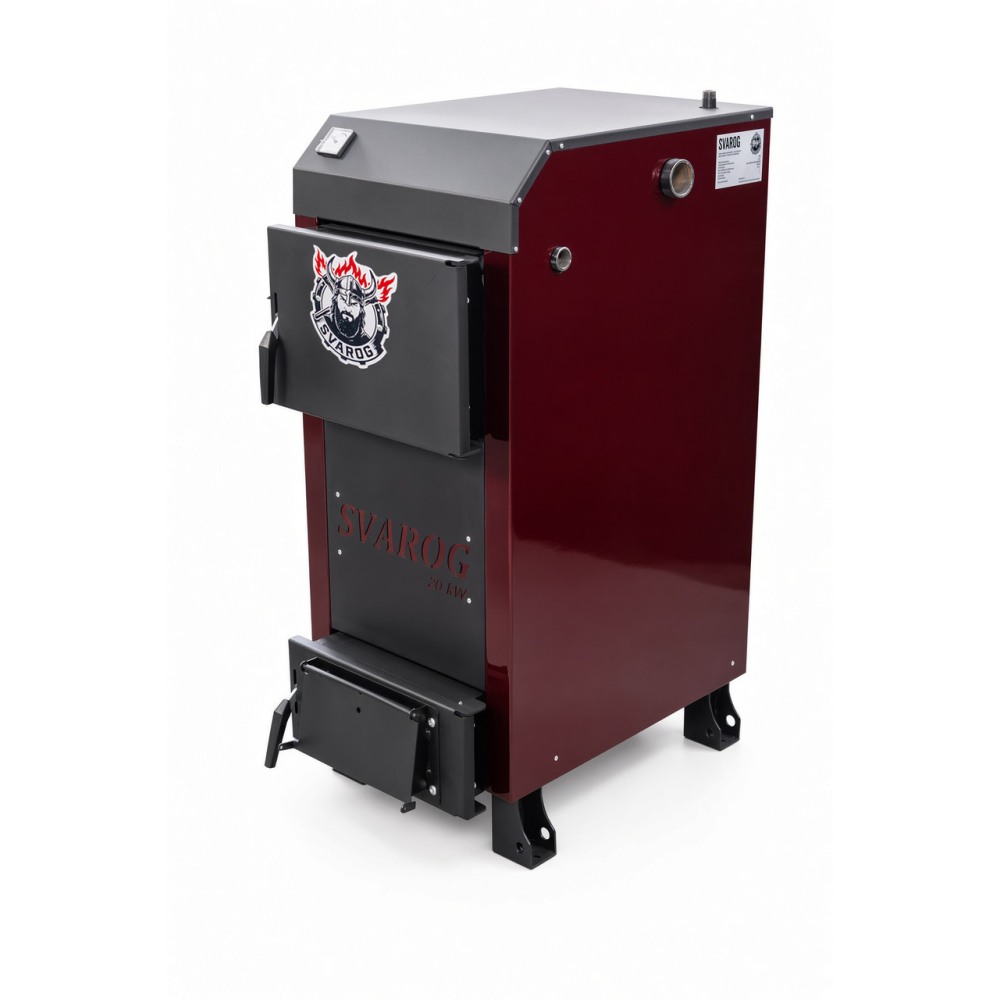

SVAROG 20 в автономной системе отопления
Номинальная мощность модели составляет 20 кВт. SVAROG 20 предназначен для дома, мастерской, склада или другого объекта с водяным отоплением. Ориентировочный диапазон площади равен 120–220 м², но окончательный выбор делают после расчета теплопотерь, а не только по размеру помещений.
Для этой товарной позиции заявлена толщина металла 5 мм. Подбирая котел, также учитывают утепление стен и кровли, площадь остекления, вентиляцию, высоту потолков и расчетную зимнюю температуру в регионе.
Топочная камера и загрузка топлива

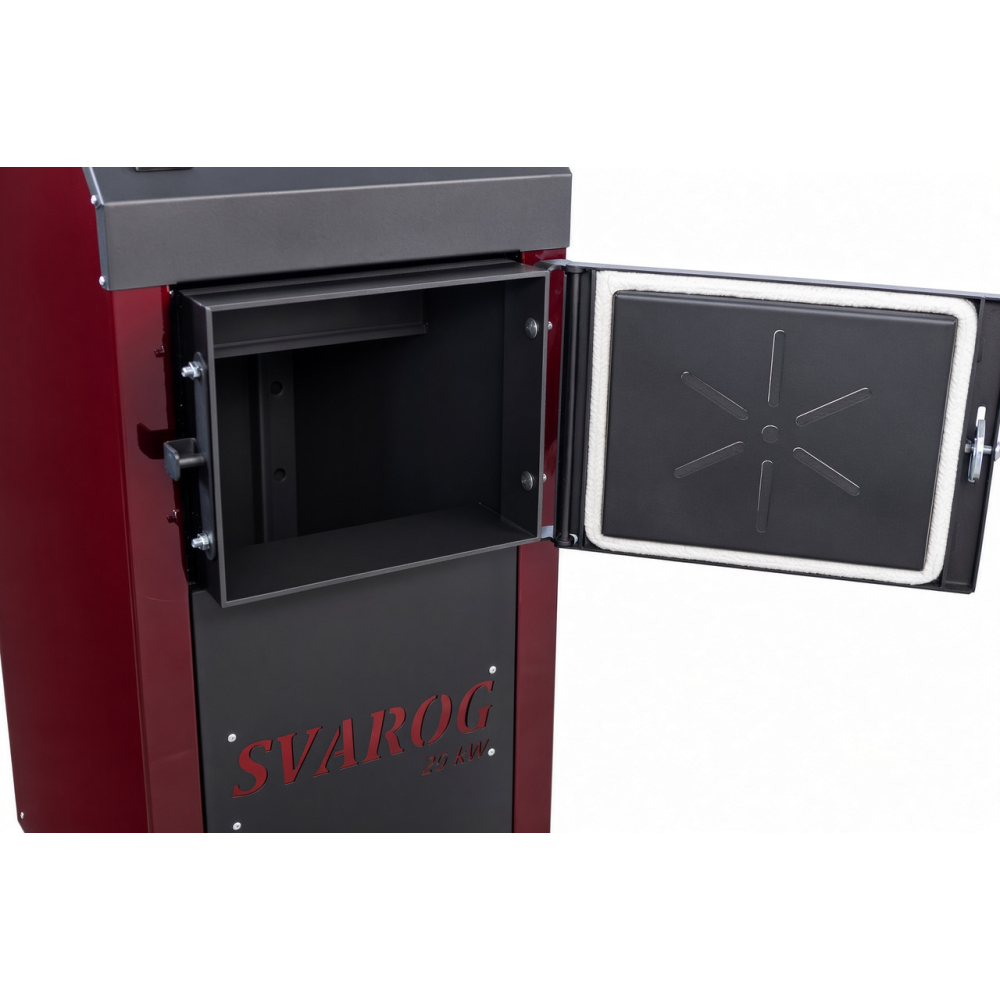

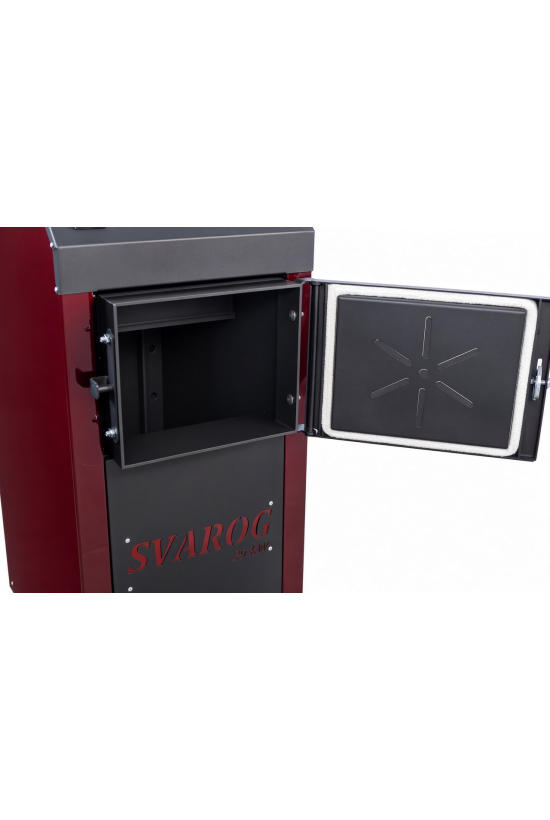

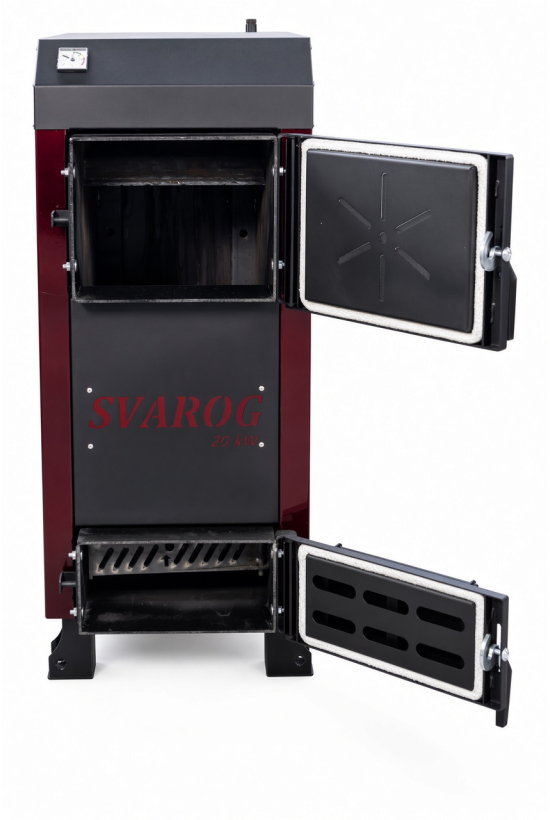

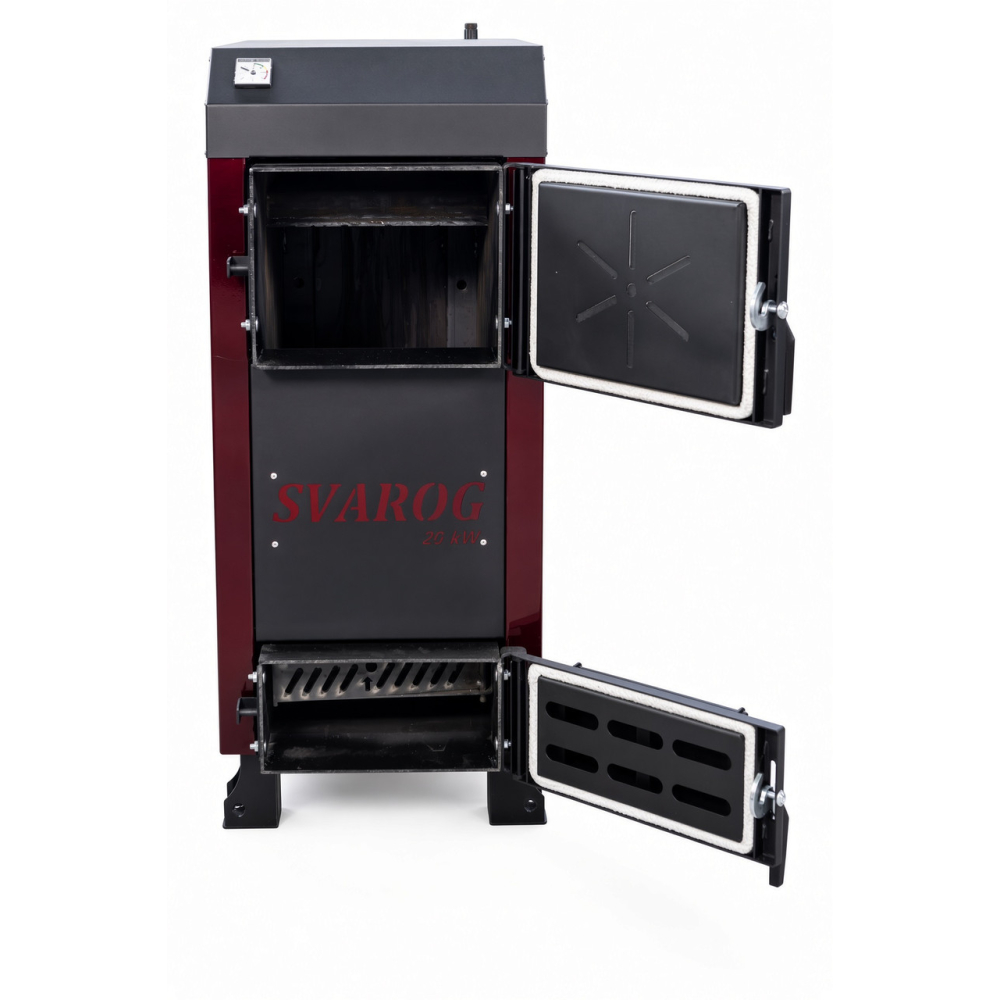

Объем топки составляет 94 л при внутренних размерах 600 x 312 x 478 мм. Загрузочный проем 312 x 250 мм позволяет заранее определить подходящий формат поленьев. Дрова должны свободно входить в камеру и размещаться без давления на дверцу. Кроме древесного топлива, котел рассчитан на уголь и топливные брикеты.
Отбор тепла водяными колосниками

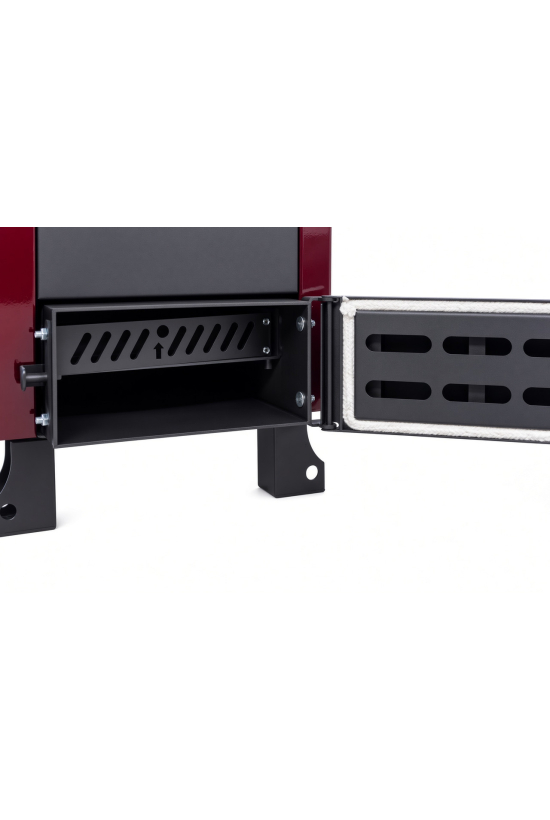

В нижней части камеры находятся водяные колосники. Они удерживают топливный слой и участвуют в передаче тепла теплоносителю непосредственно из зоны горения. До розжига водяной контур полностью заполняют и проверяют на герметичность. Работа оборудования без теплоносителя не допускается.
Показатели теплообмена и КПД
Суммарная площадь поверхности теплообмена достигает 2,89 м², включая 1,5 м² конвекционного участка. Двухходовая полочная конструкция направляет продукты сгорания через внутренние каналы, где часть их энергии передается водяной рубашке.
Минимальный паспортный КПД равен 82% при использовании дров и 86% при сжигании угля. На фактическую отдачу влияют характеристики топлива, тяга, температура воды и состояние каналов. На этой стадии проектирования также определяют, нужен ли системе теплоаккумулятор. Его необходимость и вместимость рассчитывают по параметрам объекта.
Рабочие ограничения по температуре и давлению
Теплоноситель рекомендуется поддерживать при температуре не ниже 65 °C. Верхний допустимый предел составляет 90 °C. Номинальное давление системы равно 0,15 МПа, или 1,5 бар, а обязательный предохранительный клапан должен срабатывать при 0,2 МПа. Значение 0,35 МПа, или 3,5 бар, относится к испытанию водой и не является рабочим режимом.
Согласование котла с объемом системы
Водяная часть SVAROG 20 вмещает 108 л теплоносителя. Рекомендуемая минимальная емкость всего отопительного контура составляет 376 л. Эти значения описывают разные части системы и не определяют автоматически объем дополнительного накопительного оборудования.

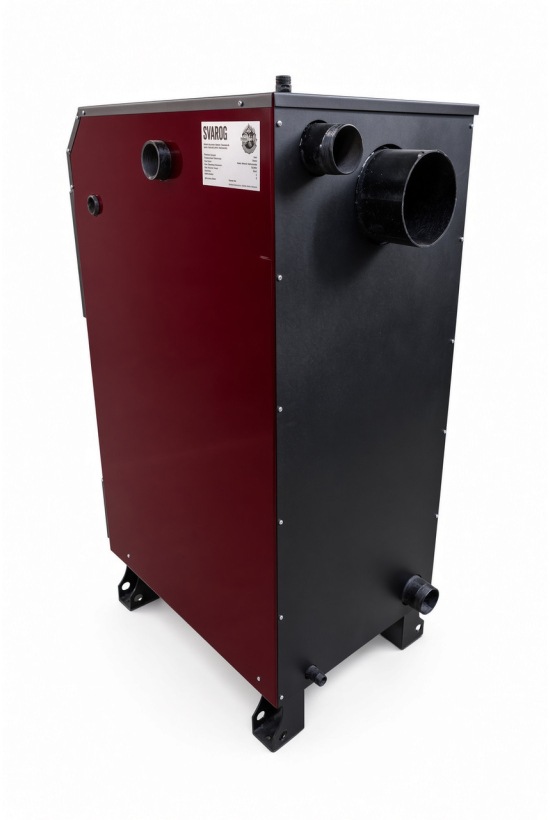

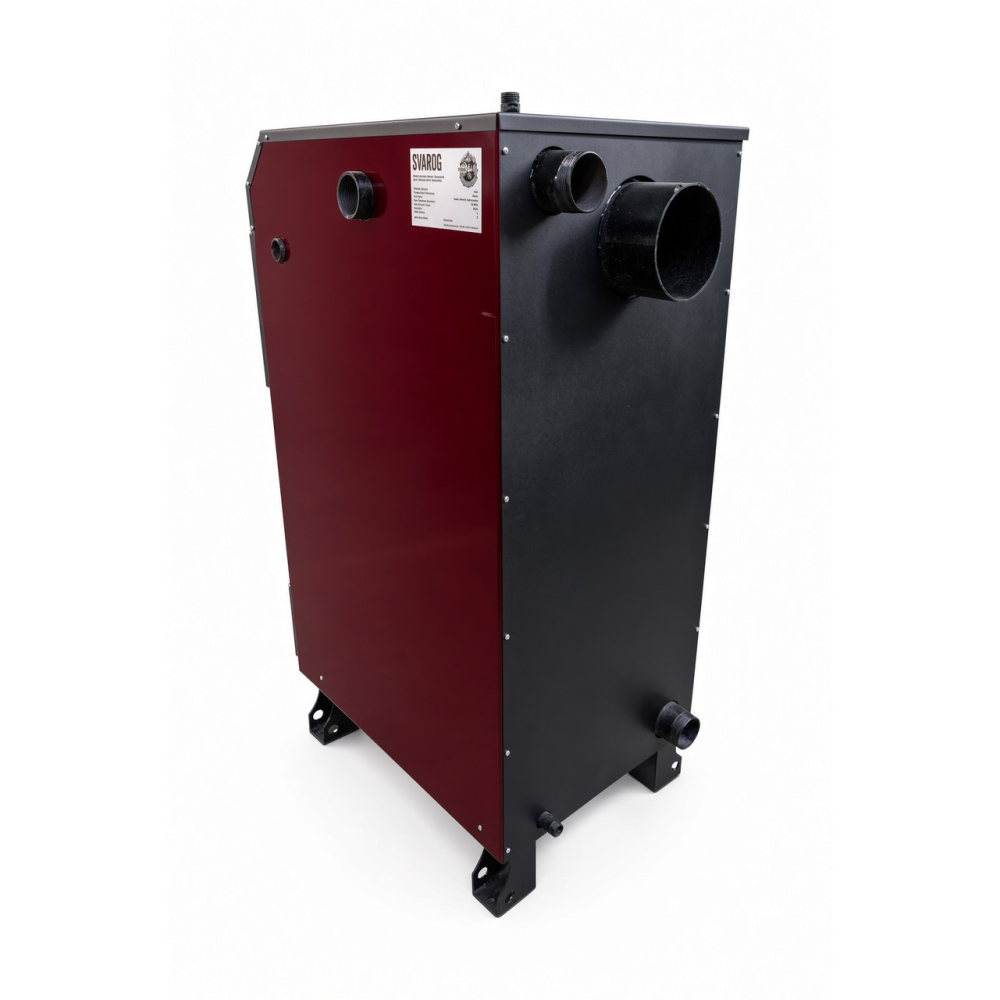

Для присоединения к отопительному контуру предусмотрена наружная резьба 2". Отдельные подключения предназначены для предохранительного клапана и сливного крана 1/2", механического регулятора тяги 3/4" и группы электрических ТЭНов 1 1/2". Конкретный состав обвязки зависит от схемы циркуляции и проекта котельной.
Дымовой канал для естественной тяги
Необходимая тяга находится в пределах 20–25 Па. Наружный диаметр патрубка равен 127 мм, расчетная площадь сечения канала — 133 см², минимальная высота дымохода при естественной тяге — 5 м. При проектировании учитывают температуру выходящих газов 140–210 °C, расположение конька, конфигурацию кровли и количество поворотов.
Что предусмотреть до доставки и монтажа
Перед тем как купить котел, следует проверить ширину проходов и подготовить место в котельной. Габариты оборудования составляют 1074 x 440 x 803 мм, масса без воды — 145 кг. Основание должно быть ровным и негорючим, а помещение — сухим, вентилируемым и удобным для обслуживания.
Вопросы покупателей о работе SVAROG 20
- Можно ли подключить котел к самотечной системе?
Да, модель допускает применение в контуре с естественной циркуляцией. Для такой схемы особенно важны правильно рассчитанные диаметры труб, необходимые уклоны и взаимное расположение оборудования. Возможна и принудительная циркуляция с насосом. - Обязательно ли устанавливать вентилятор и контроллер?
Нет, горение может поддерживаться за счет естественной тяги. Вентилятор и электронный блок управления относятся к дополнительному оснащению. Если в системе используется циркуляционный насос, его работа уже зависит от электроснабжения. - Почему КПД на дровах и угле отличается?
Эти виды топлива имеют разную теплотворность и особенности сгорания. Паспортом указано не менее 82% для дров и 86% для угля при соблюдении требований к топливу, тяге и чистоте теплообменных каналов. - Какой доступ оставить для обслуживания?
Для загрузки, очистки и осмотра соединений рекомендуется предусмотреть сервисное пространство не менее 1 м. При планировке также учитывают открывание дверец, расположение дымохода и доступ к элементам обвязки.
